Encyclopédie Roret de 1896

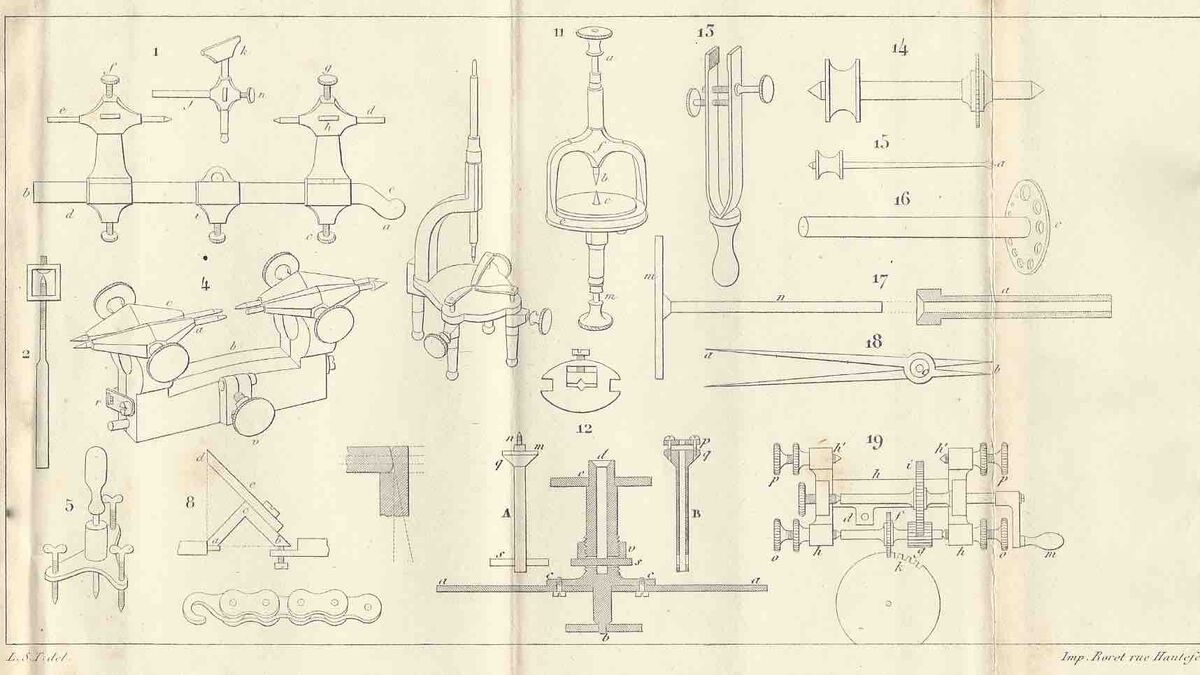

Planche Numéro 1a


1. Compas à aiguille 11. Outil à mettre les roues droites en cage
2. Outil à polir le bout des vis12. Machine à fendre
3. Estrapade13. Outil à égaliser les roues de rencontre
4. Outil d'engrenage14. Arbre à fraise ou à scie
5. Outil à reboucher les trous, ou mieux à marquer les trous15. Foret à langue de carpe
6. Bout de chaîne grossi16. Broches dites à lunettes
7. Faces du drageoir pour recevoir le couvercle de barillet17. Broche à marquer les pignons
8. Polissoir Duchemin18. Compas réduisant au tiers
9. Outil à resserrer les chaussées19. Mécanisme pour tailler les dents
10. Appareil servant à mettre en mouvement les fusées montées sur tour

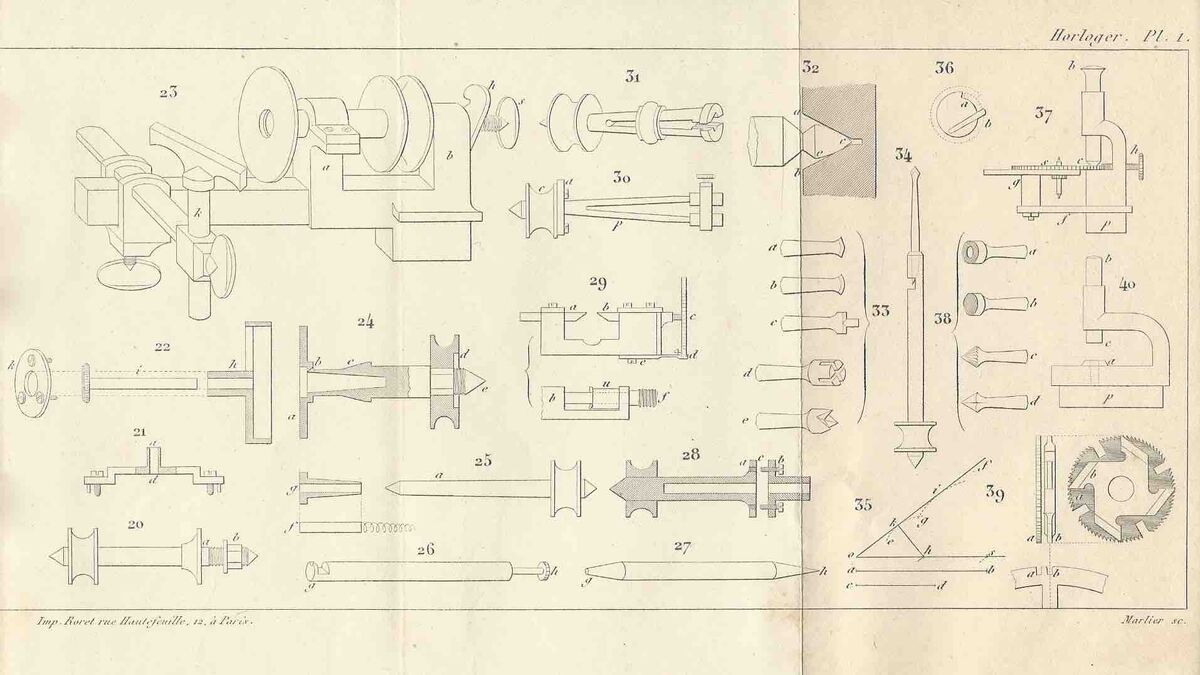

Planche Numéro 1b


20. Arbre à vis 31. Arbre à coulant
21. Pont d'une roue de cadran32. Cône propre à conserver l'huile aux pointes
22. Chapeau fixé sur l'embase33. Foret à percer le fer ou l'acier
23. Vue de côté du tour en l'air de Berthoud34. Porte-foret
24. Pièce servant à tourner le cercle d'un balancier35. Réduction géométrique d'un dessin
25. Arbre lisse36. Crochet levé en spirale dans l'intérieur d'un noyau
26. Broche à rouler les pivots37. Outil à forger les roues étroites, de M. Vigouroux
27. Broche de tour38. Foret à chanfrein
28. Arbre à tourner les roues et les cercles de balancier 39. Fraise de secours
29. Micromètre Duchemin40. Outil à river les pignons, de M. Rodanet
30. Arbre excentrique

Planche Numéro 2a


1. Support à redresser les pignons, de M. Vallet 5. Compas à pivot, élévation, plan
2. Tour à pointes. Tour à rouler les pivots6. Compas à pivot, élévation, mécanisme
3. Porte-outil ou support7. Jambes de compas
4. Compas à pivot, élévation8. Compas à tourner cylindriquement, vu de face

Planche Numéro 2b


9. Outil à incliner les dents des roues de cylindre, élévation et profil, côté a b 15. Idem, vu en plan
10. Idem, vu de face, du côté de l'ouvrier16. Idem, vu de face pendant le travail
11. Idem, élévation et profil, côté c d17. Outil à polir les colonnes des roues de cylindre; vu en élévation
12. Idem, vu de face, du côté opposé à l'ouvrier18. Idem, vu par sa face opposée
13. Idem, vu par-dessus19. Vu en élévation du support à chariot
14. Outil à égaliser les dents ou les marteaux des roues et à donner l'inclinaison
au derrière de la dent; vu en élévation

Planche Numéro 3a


1. Echappement à roue de rencontre ou à palettes 8. Echappement à ancre de M. H. Robert
2. Echappement d'Enderlin 9. Echappement circulaire de Huygens
3. Ancres en acier pour pendules soignées10. Echappement à ancre Desfontaines
4. Echappement à ancre11. Echappement à ancre de Graham
5. Echappement Flamenville, à deux repos12. Echappement à chevilles d'Amant
6. Echappement de M. Racapé13. Echappement à chevilles de Lepaute
7. Dents de la roue à ancre de M. H. Robert

Planche Numéro 3b


14. Echappement à rouleau de M. Brocot 20. Echappement à ancre le plus en usage
15. Echappement à détente de T.-H. Reid21. Echappement à ressort de T.-H. Reid
16. Echappement de F. Berthoud22. Courbe cycloïde du pendule d'Huygens
17. Oscillation du pendule23. Echappement Cole
18. Echappement identique de M. H. Robert24. Echappement à roue de rencontre ou à palettes
19. Echappement perfectionné de T.-H. Reid

Planche Numéro 4a


1. Remontoir de Robert Robin 8. Remontoir de M. Denison
2. Remontoir pour les pendules à poids 9. Echappement à ancre de Genève, perfectionné
3. Echappement de la construction la plus simple10. Echappement à ancre languette de sûreté
4. Mécanisme du remontoir11. Echappement à virgule
5. Remontoir de M. Wagner12. Echappement-épingle de Mac-Donald
6. Remontoir de l'horloge de la Bourse de Paris, de M. Michel Lepaute13. Echappement à ancre de M. Sylvain Mairet
7. Remontoir pour les grosses horloges

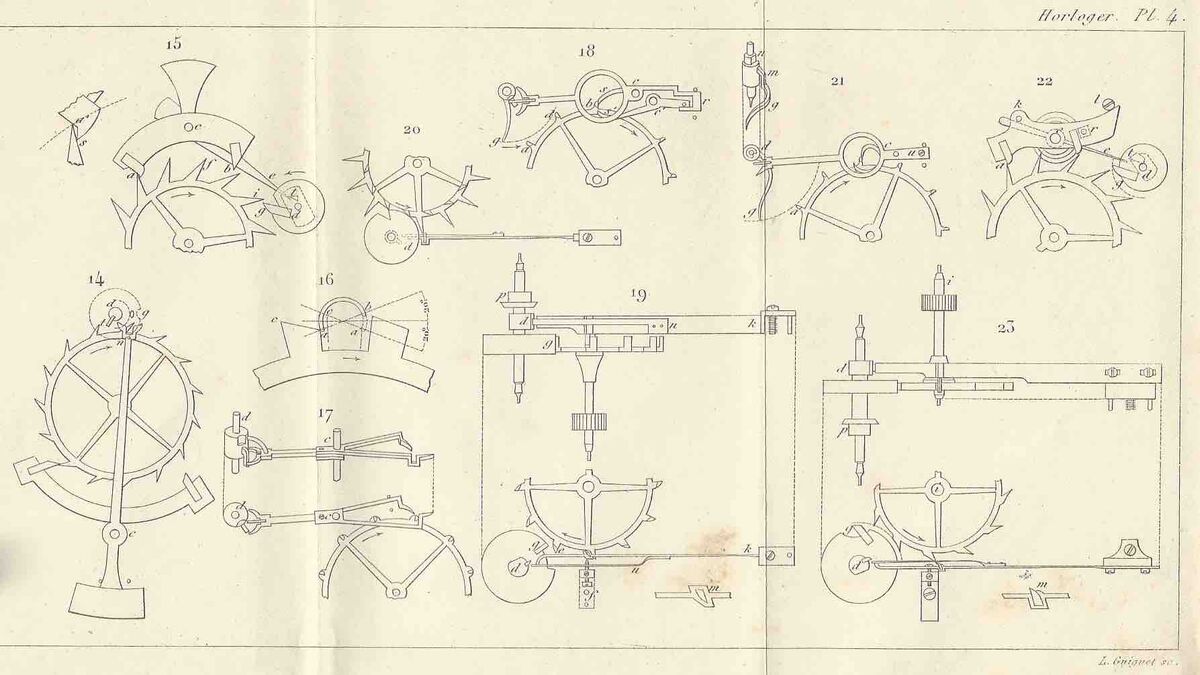

Planche Numéro 4b


14. Echappement Robin, perfectionné par M. Rochat 19. Echappement libre d'Arnold
15. Echappement libre de M. Gontard20. Echappement libre de Robinson
16. Echappement mixte de Berthoud21. Echappement à pattes d'écrevisse Tavan
17. Echappement à ancre Tavan22. Autre Echappement libre de M. Gontard
18. Echappement à surprise Tavan23. Echappement libre d'Earnshaw

Planche Numéro 5a


1. Pendule à quatre parties, cadrature 5. Idem, disposition de M. H. Robert
2. Idem, levier6. Idem
3. Calcul géométrique des vitesses7. Idem, M. Lépine
4. Arrêts de remontoirs

Planche Numéro 5b


8. Epicycloïde propre à régulariser la vitesse des mobiles 16. Echappement à cylindre : tampon de cuivre
9. Calibres mathématiques des dents17. Echappement à cylindre : cylindre tout monté
10. Forme des dents des mobiles menés ou pignons18. Echappement à cylindre : Bréguet, roue de champ
11. Echappement à cylindre, profil de la roue19. Echappement à cylindre : Bréguet, monture
12. Idem, manivelle20. Echappement à cylindre : Bréguet, cylindre tout monté
13. Tracé de la courbe des dents21. Echappement à cylindre : Bréguet, pont du cylindre
14. Echappement à cylindre : tampon de cuivre22. Forme de la roue dans l'échappement à cylindre ordinaire
15. Echappement à cylindre : cylindre proprement dit23. Echappement Duplex

Planche Numéro 6a


1. Pendule à poids, dite de Franche-Comté, vue de côté 4. Pendule à poids, rouage de la sonnerie
2. Pendule à poids, dite de Franche-Comté, pièce de réveil5. Pendule à poids, détente de la sonnerie
3. Pendule à poids, vue de face

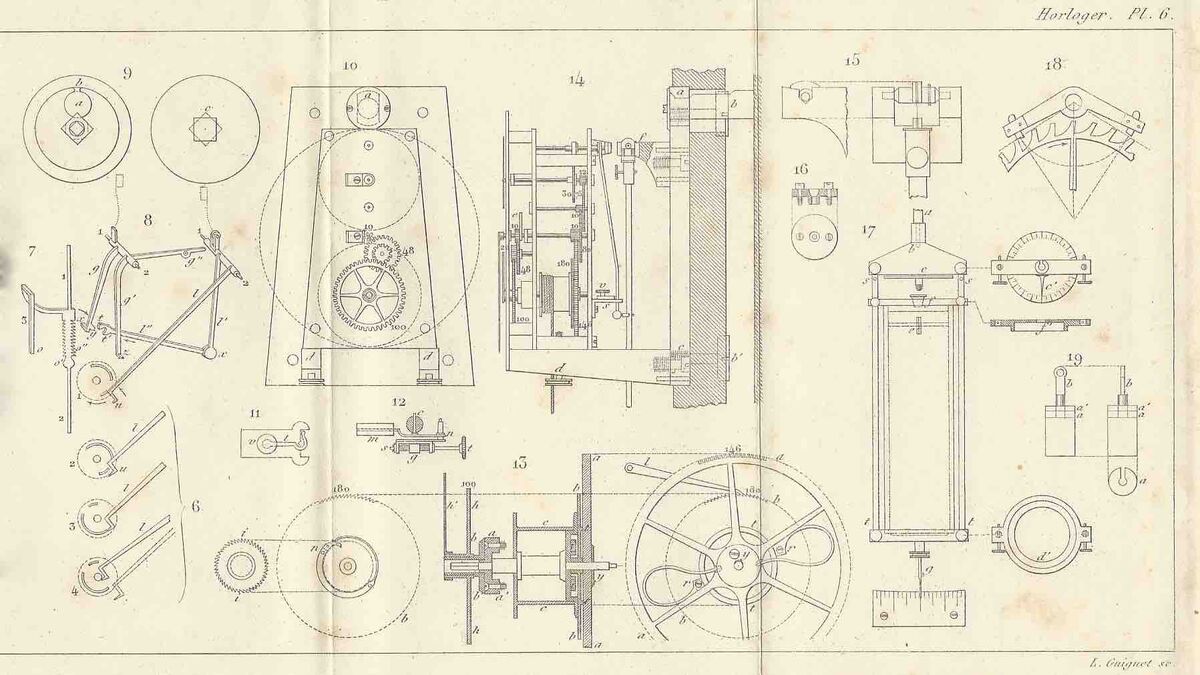

Planche Numéro 6b


6. Pendule à poids, sonnerie des demies 13. Remontoir dans les pendules de précision
7. Pendule à poids, crémaillère14. Pendule de Kessels, vue de profil
8. Pendule à poids, chaperon15. Suspension du pendule
9. Ajustement de la corde et de la virole de recouvrement sur le cylindre 16. Pièces de rapport dans lesquelles roulent les pivots des mobiles
10. Pendule de Kessels, vue de face17. Pendule à mercure perfectionné de Kessels
11. Pendule de Kessels, pièce servant à limiter les excursions du pendule18. Echappement à ancre et à leviers très réduit, de Kessels
12. Fourchette Kessels19. Poids additionnels

Planche Numéro 7a


1. Echappement Denison 5. Pendule à trois branches de M. Jacob
2. Pendule à gril à cinq branches6. Pendule à cinq branches de Duchemin
3. Pendule tubulaire de Troughton7. Pendule tige de bois de H. Robert
4. Pendule à trois branches de Wards

Planche Numéro 7b


8. Mécanisme de pendule d'appartement vue de devant 17. timbre assujetti sur la petite platine
9. Pendule d'appartement, vue du rouage en plan18. Suspension à ressort Vallet
10. Pendule d'appartement, vue du rouage en profil19. Passe à vis de rappel
11. Vue du dentillon par-dessous20. Coupe par son milieu de la pendule montée dans sa boîte
12. Fourchette de H. Robert21. Suspension à ressort Brocot
13. Suspension à soie de M. Robert22. Pendules d'appartement, ancre d'échappement ordinaire
14. Jeu des détentes dans la détente des pendules d'appartement23. Pendules d'appartement, ancre en toit
15. Suspension à ressort de M. H. Robert24. Echappement à demi-recul
16. Cage représentant l'ensemble du mécanisme monté sur platines avec leurs piliers 25. Ancre en acier

Planche Numéro 8a


1. Montres à roue de rencontre, intérieur de la cage 4. Arbre de fusée, ou de profil et en perspective
2. Montres à roue de rencontre : disposition des pièces de la platine7. Roue de fusée
3. Vue en coupe des pièces d'une montre d'après F. Berthoud9. Goutte

Planche Numéro 8b


5. Barillet prêt à recevoir l'arbre de fusée 12. Potence
6. Base de l'arbre de fusée13. Lardon ou nez de potence
8. Rochet, vu en plan et en élévation14. Arbre de barillet
10. Disposition des pièces d'une montre dans la cage, la petite platine enlevée 15. Calibre demi-breguet
11. Idem, la petite platine retournée

Planche Numéro 9a


1. Calibre demi-Breguet sur plus grande échelle 7. Arbre de barillet d'une seule pièce d'acier
2. Ajustement du balancier des montres Breguet sur chariot mobile8. Bonde ou noyau de rapport
3. Arbre de barillet d'une seule pièce d'acier9. Arbre tout monté sans barillet

Planche Numéro 9b


4. Pont dans lequel roule le rochet de l'arbre du barillet vu d'un côté 14. Montres à réveil : pièces placées sous le cadran
5. Pont dans lequel roule le rochet de l'arbre de barillet vu du côté opposé15. Aiguille des heures et aiguille de réveil
6. Cliquet vue de face16. Rainures ou réservoirs pour retenir les huiles
10. Poulie porte-chaîne17. Réservoirs des trous de roues
10. bis. Canon mobile à levée, ou ajusté sur le grand marteau18. Forme des trous en pierres
11. Canon mobile à levée ou en perspective19. Trous d'axe des pivots d'échappement et de balancier
12. Canon mobile à levée20. Détente de M. H. Robert pour les montres à réveil
13. Chaussée

Planche Numéro 10a


1. Râteau des montres ordinaires 6. Réservoirs des trous de roues de H. Robert
2. Balancier d'une montre à roue de rencontre 7. Disposition du râteau des montres ordinaires
3. Arbre vu séparément 8. Réservoirs des trous de roues de H. Robert
4. Cadratures usuelles : platine vue du côté du cadran 9. Cadratures usuelles : platine vue du côté de la cuvette
5. Réservoirs de J. Leroy10. Disposition de M. Echinard pour la rotation du chariot

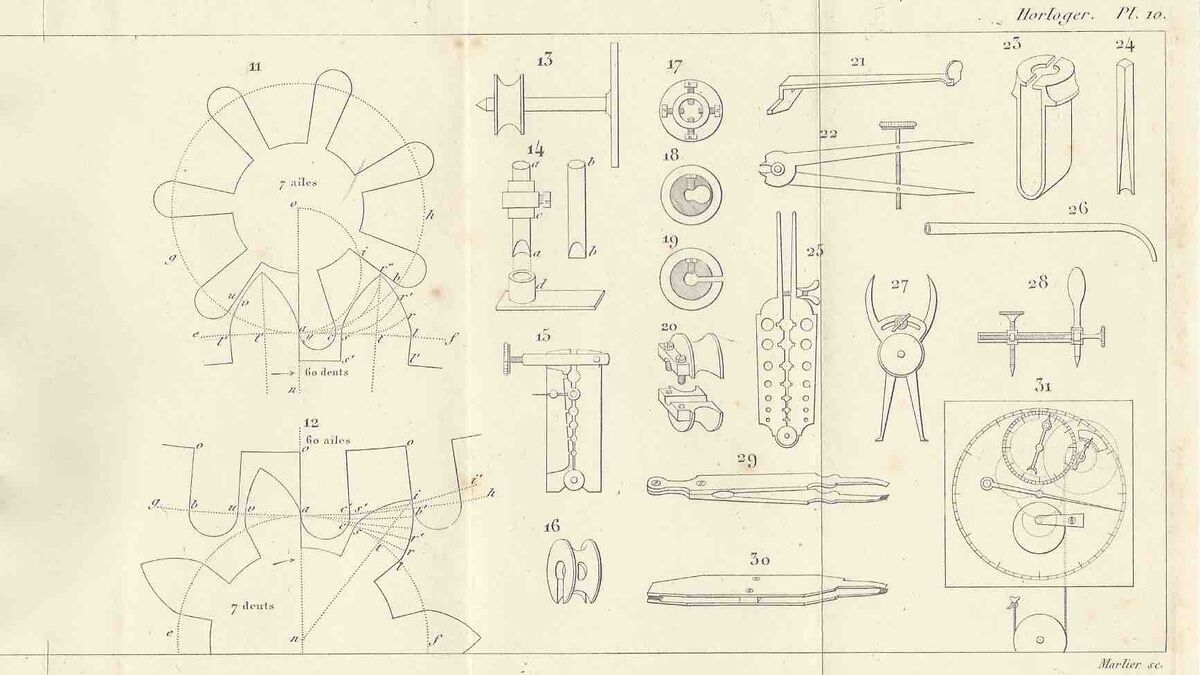

Planche Numéro 10b


11. Roue menant à un pignon de sept 22. Micromètre Romilly
12. Roue menée par un pignon de sept23. Presse à river
13. Arbre à cire24. Pointeau à river
14. Outil à faire des creusures25. Filière pour faire des vis
15. Pince-aiguille de M. Collon26. Chalumeau
16. Cuivrot fendu27. Compas maître-à-danser
17. Cuivrot à vis28. Compas micromètre
18. Cuivrot à vis29. Brucelles
19. Cuivrot fendu30. Brucelles
20. Cuivrot fendu31. Moteur dans les pendules de précision
21. Résingue

Planche Numéro 11a


1. Montre à secondes de M. Jacob 8. Montre à secondes de M. Jacob
2. Montre à secondes de M. Jacob 9. Montre à secondes de M. Jacob
3. Montre à secondes de M. Jacob 10. Montre à secondes de M. Jacob
4. Montre à secondes de M. Jacob 11. Compteur à secondes de M. Robert
5. Montre à secondes de M. Jacob 12. Compteur à secondes de M. Robert
6. Montre à secondes de M. Jacob 14. Autres compteurs compteur de M. Robert
7. Montre à secondes de M. Jacob

Planche Numéro 11b


13. Autres compteurs de M. Robert 21. Observation de l'heure de midi par la méthode des interférences
15. Autres compteurs de M. Robert 22. Fil à plomb
16. Spiral de M. Phillips : centre de gravité d'une courbe23. Tracé d'une méridienne sur un plan horizontal par l'ombre d'un style
17. Spiral de M. Phillips : courbe terminale passant par l'axe24. Spiral de M. Phillips : courbes orientées à volonté
18. Pendule à rouleaux25. Idem : courbe formée de deux quarts de cercle réunis par une ligne droite
19. Pendule à rouleaux26. Idem : position des courbes au repos du spiral
20. Piton mobile27. Idem : demi-ellipse

Planche Numéro 12a


1. Compensateur Perron 6. Suspension des montres de précision
2. Compensateur Robert jeune7. Chronomètre à barillet denté de M. Robert, vu en élévation
3. Disposition du curseur employé par F. Berthoud8. Chronomètre à barillet denté de M. Robert, vu en dessous, la boîte enlevée
4. Compensateur Breguet9. Disposition de M. H. Robert, pour former les têtes de vis
5. Forme cylindrique du spiral de M. Winnerl

Planche Numéro 12b


10. Echappement libre à pivot de M. H. Robert 18. Jeu de lames bi-métalliques
11. Echappement libre à pivot de M. H. Robert 19. Compensateur d'Arnold
12. Chronomètre à barillet denté de M. Robert20. Calibre Brisbard et Robert
13. Compensateur de M. Henri Robert21. Calibre Brisbard et Robert
14. Correctif de compensation22. Tracé d'une méridienne par l'observation de la polaire et de la grande ours
15. Virole d'acier pour spiraux23. Arrêt de remontoir de M. Gex, plan
16. Compensateur de M. Winnerl24. Arrêt de remontoir de M. Gex, coupe
17. Compensateur de M. Earnshaw25. Mécanisme de montre à secondes indépendantes

Planche Numéro 13a


1 à 24 Tour Triomphe

Planche Numéro 13b


1 à 24 Tour Triomphe

Planche Numéro 14a


1 à 13 Horlogerie Electrique

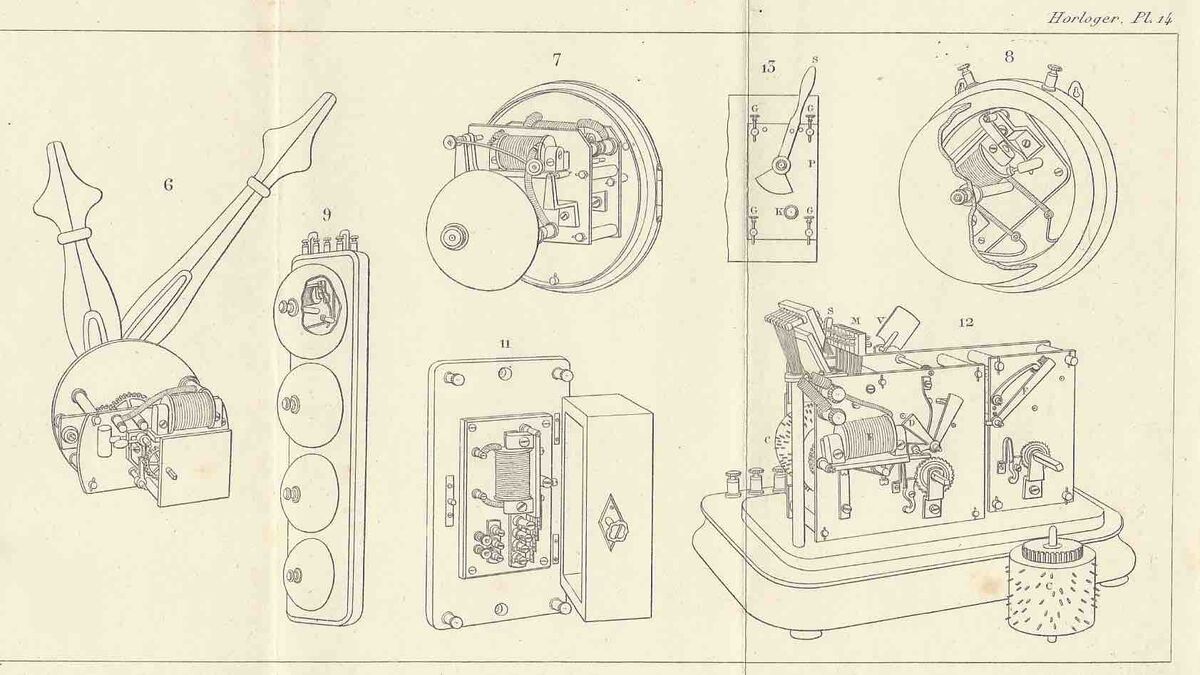

Planche Numéro 14b


1 à 13 Horlogerie Electrique

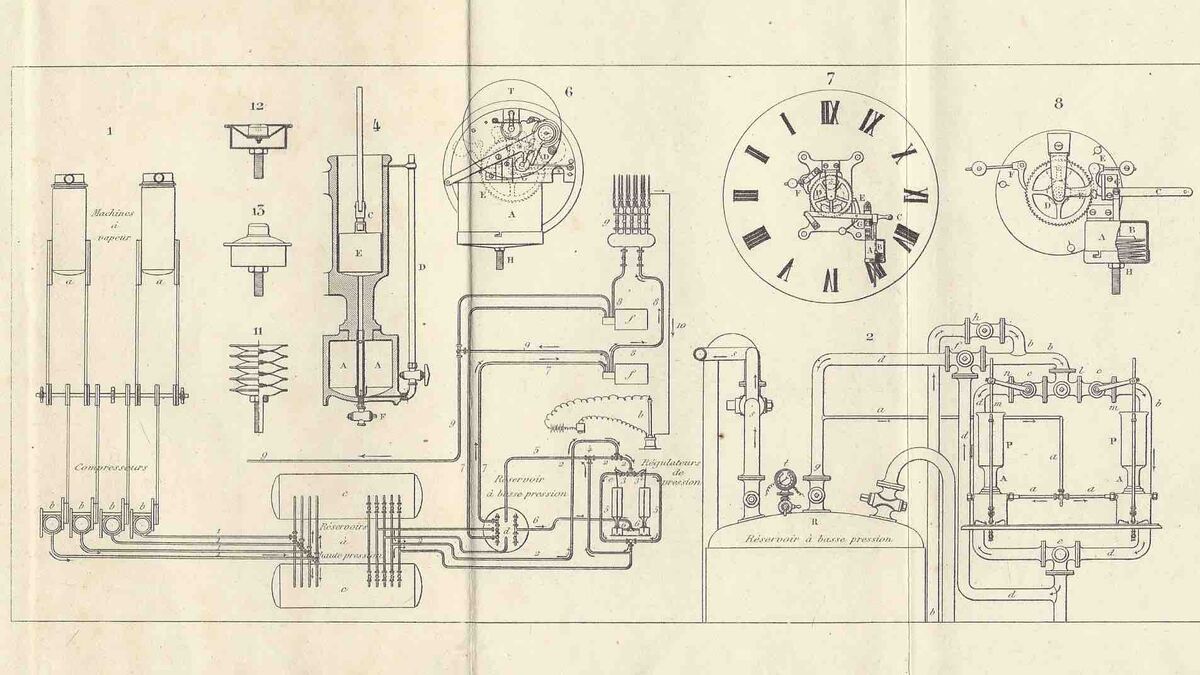

Planche Numéro 15a


1 à 14 Horlogerie Pneumatique

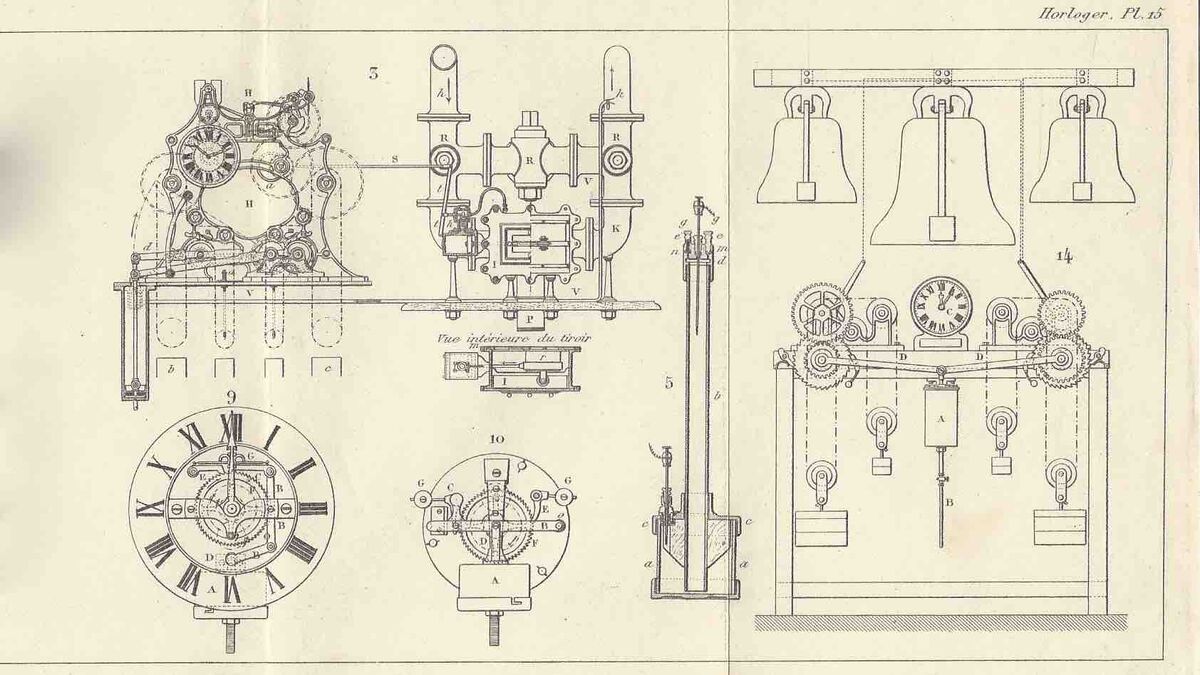

Planche Numéro 15b


1 à 14 Horlogerie Pneumatique
