| Calibre | R27 |
| Année | 1957 |
| Diamètre | 27.80 mm |
| Hauteur | 9.40 mm |
| Type | balancier-contact |
| Fréquence | 2.5 Hz |

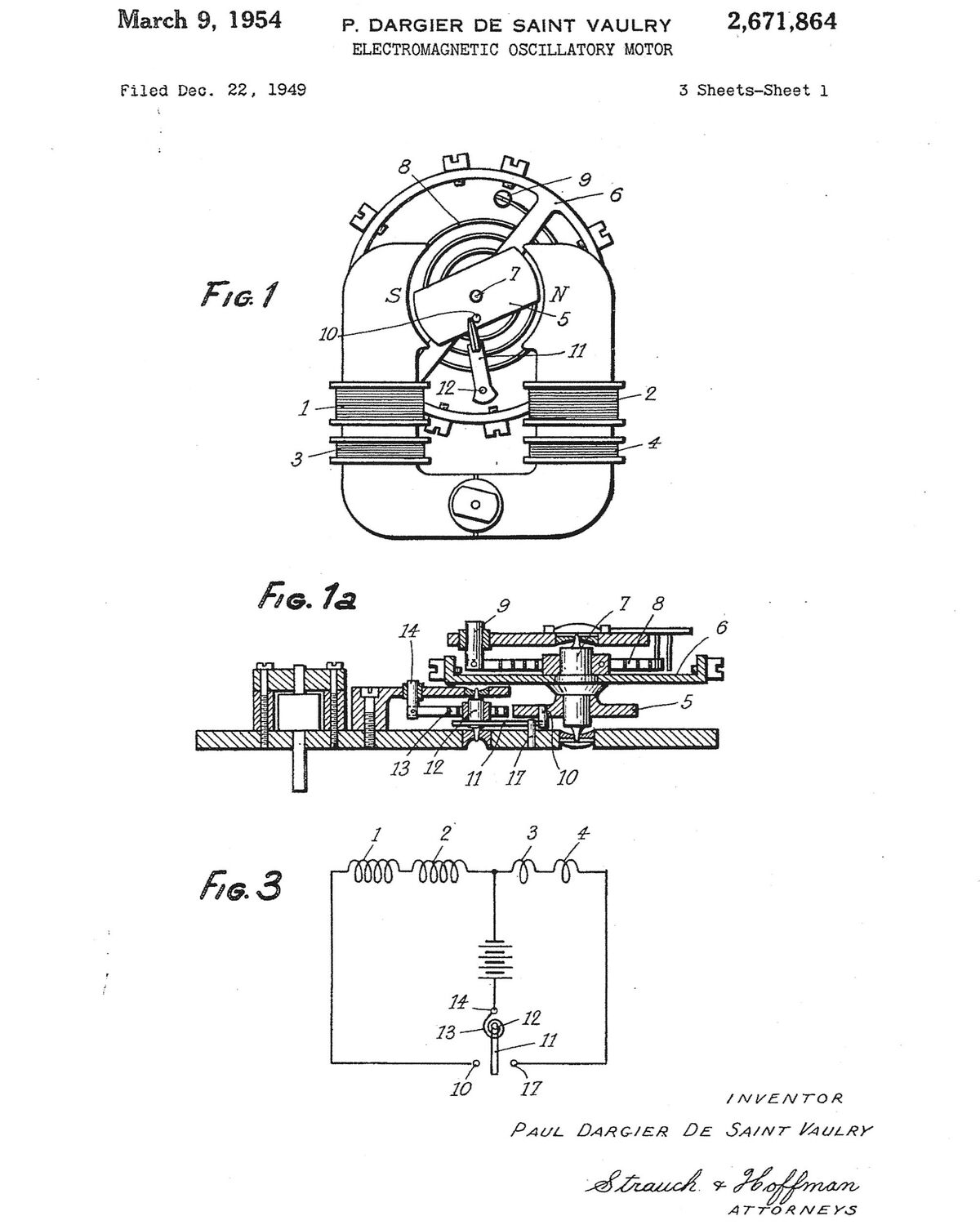

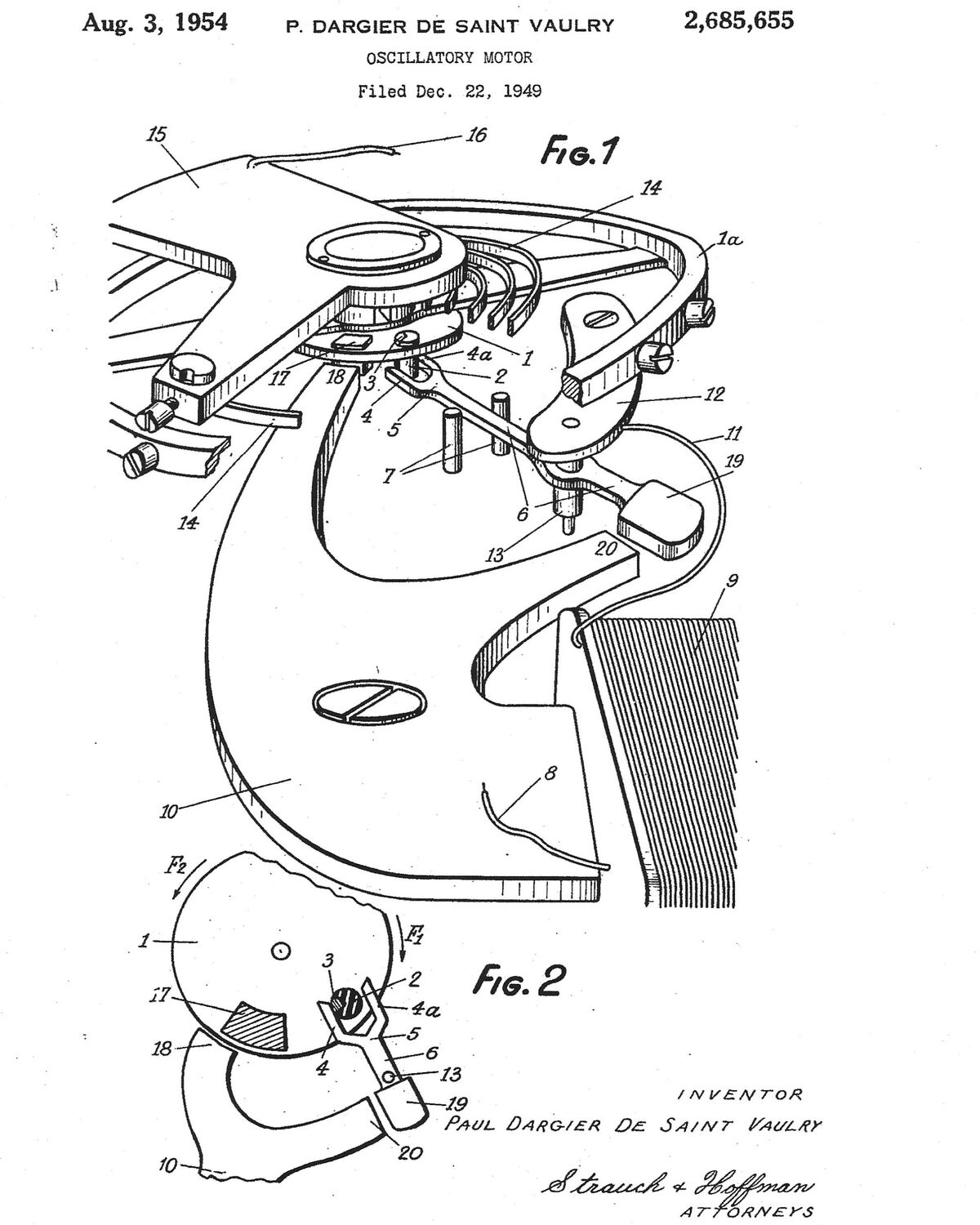

Klicken Sie auf den unten stehenden Link, um das vollständige Patent zu sehen
Wie es funktioniert
Es sind 2 Teile zu unterscheiden:
- ein elektrisches Teil, das aus 2 Spulen, einer Diode, einem Stromkreis und 2 Batterien besteht
- ein mechanisches Teil, das aus einer Hemmung und einem Räderwerk besteht. Die Unruh dient als Vermittler zwischen diesen 2 Teilen.
Die Schwingungen der Unruh bewegen einen goldenen Kontaktdraht, der das Schließen oder Öffnen des Stromkreises ermöglicht.
Wenn der Stromkreis geschlossen ist, wirken die Spulen und ihre Kerne (Stator) als Elektromagnet, der das Unruhrad (Rotor) antreibt und dessen Schwingung aufrechterhält. Der Stromkreis wird fast augenblicklich unterbrochen, wenn der Kontaktfinger nicht mehr auf den Fahrdraht drückt. Die Unruhfeder sorgt dann für die Rückwärtsschwingung der Unruh und den Beginn eines neuen Schwingungszyklus.
Die Unruh, deren Schwingung durch den elektrischen Teil aufrechterhalten wird, aktiviert eine Hemmung und ein Räderwerk, das die Zeiger bewegt und so die Zeit anzeigt.
